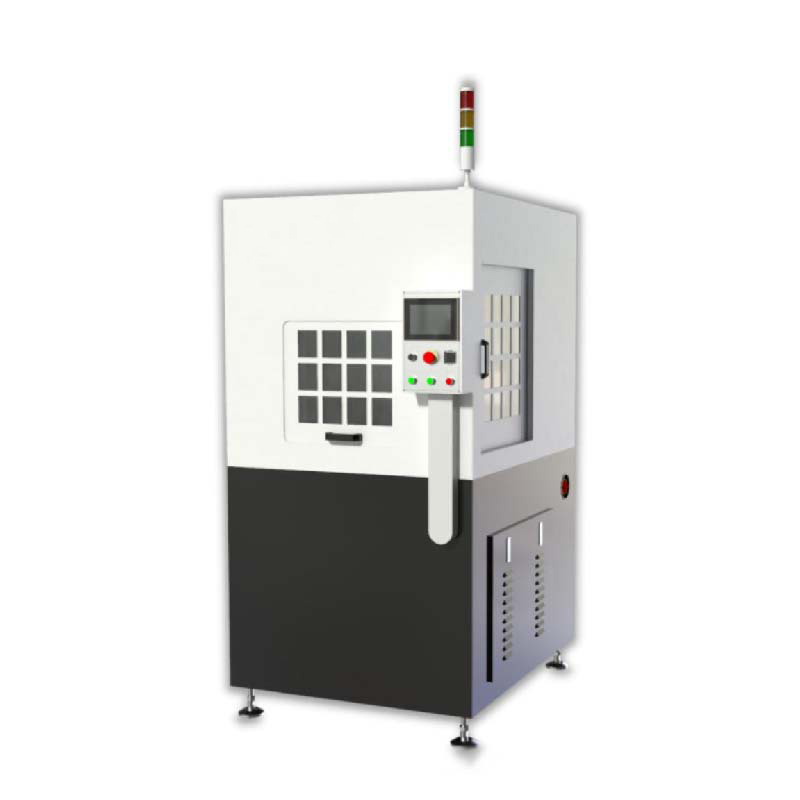

主要用途：

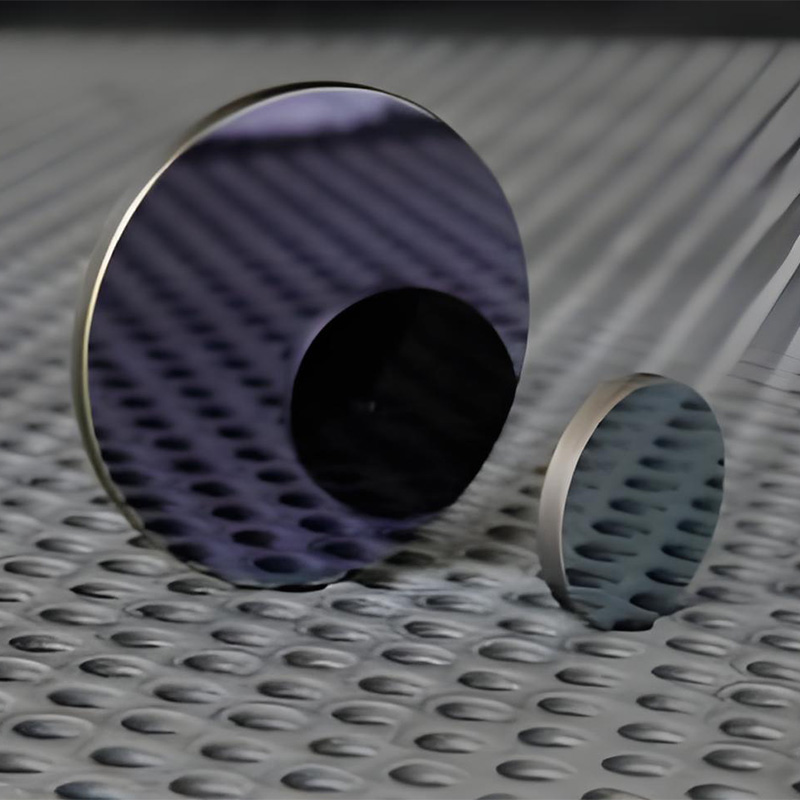

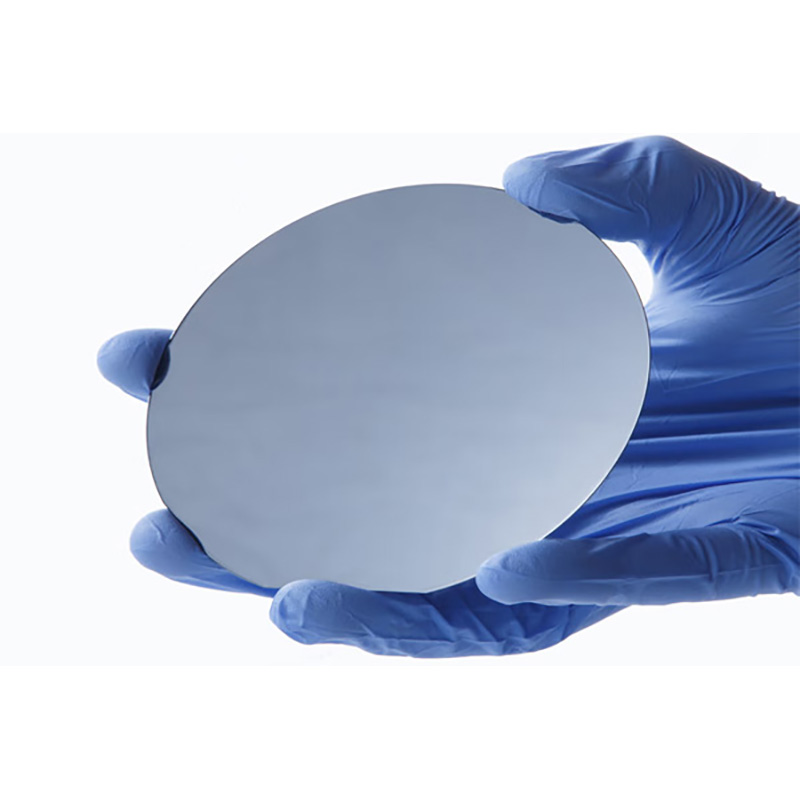

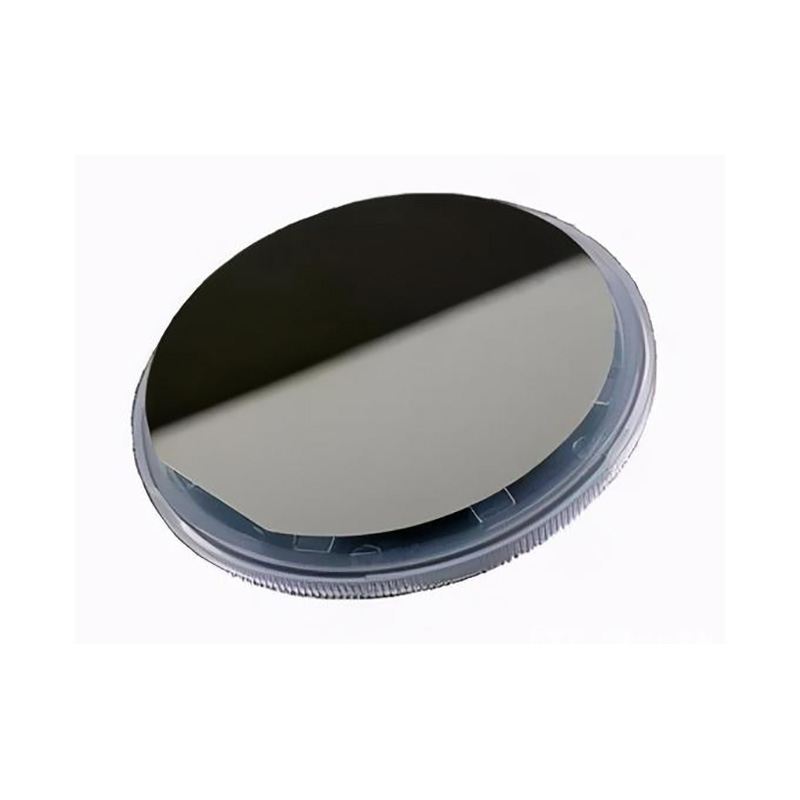

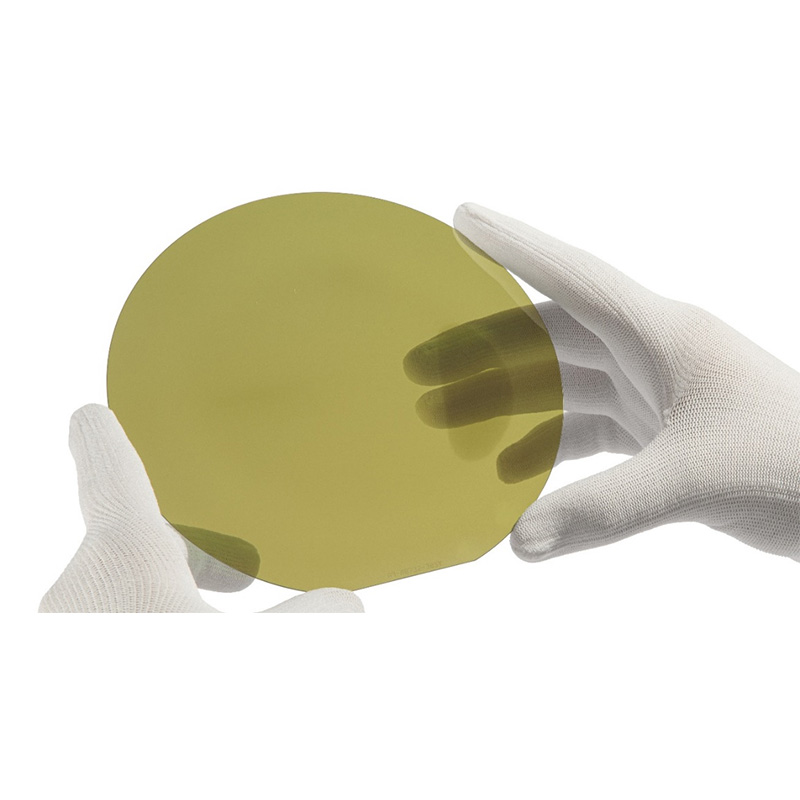

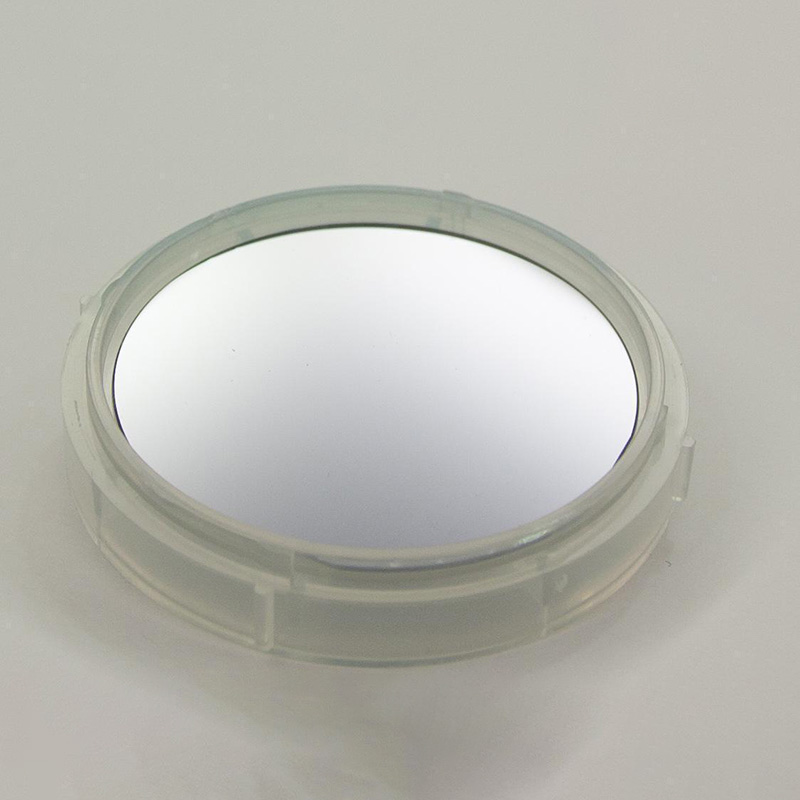

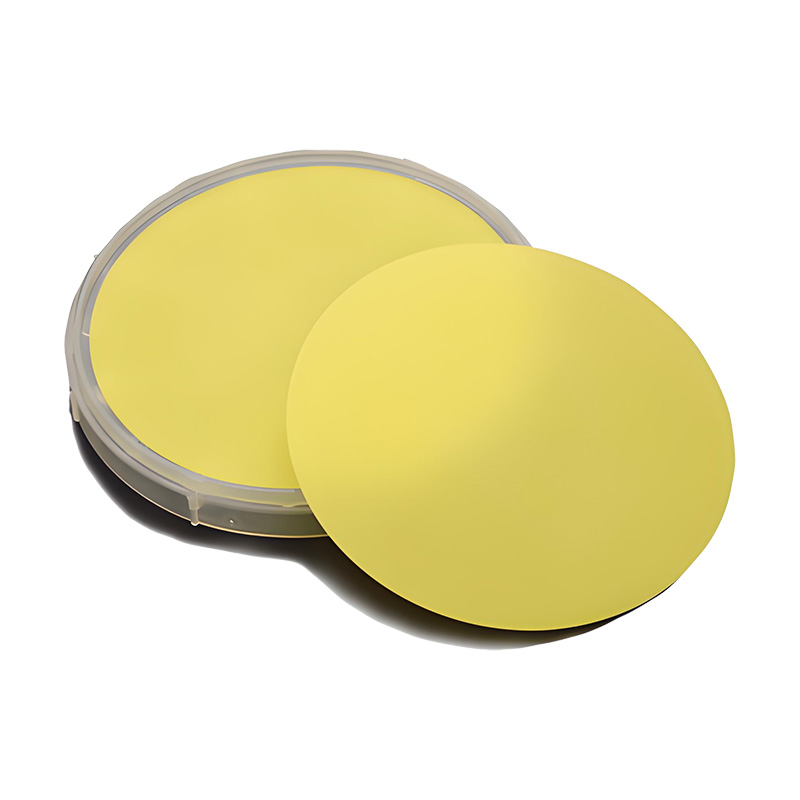

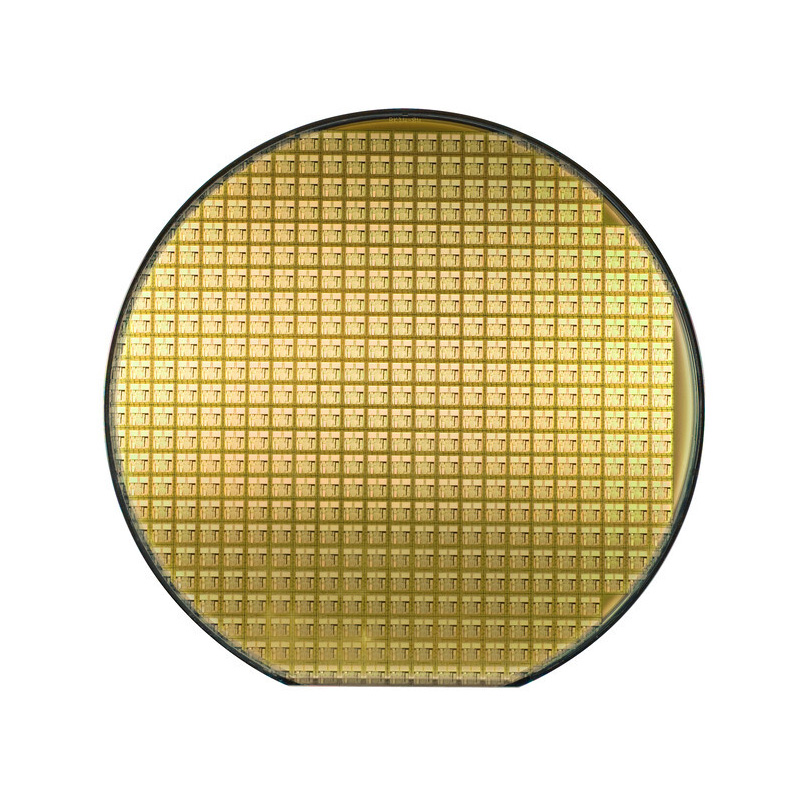

本設備主要用於矽片、陶瓷、鍺片、砷化镓、铌酸鋰、石英玻璃等晶體材料的減薄。
設備原理及特點：
1、本機采用先進的國際知名品牌PLC和觸摸屏，自動化程度高，實現人機界麵，操作簡單一目了然。
2、配備氣壓壓力檢測傳感器，當氣壓小於設備設置的正常加工所需的最小壓力時設備報警，防止工件吸不牢。
3、帶砂輪扭矩控製，當扭矩高於設備設置的正常加工所產生的扭矩時設備報警，防止設備異常或者誤操作時撞刀損壞機器配件。
4、帶砂輪電流監測功能，當冷砂輪高於設備設置的正常加工所產生的最大電流時砂輪回彈，回彈距離可調，防止砂輪擠壓工件造成損壞。
5、帶磨輪損耗量的自動補償功能，防止因砂輪在磨削產品的同時產生的消耗影響工件的加工精度。
6、設備可根據客戶需求選擇加裝砂輪在線修整功能。
7、設備可根據客戶需求選擇加裝在線測厚功能。
+8613622378685
微信
微信掃一掃主要技術參數：
|
型號 |
FD-150A |
FD-200A |
FD-300A |
FD-550A |
|
加工產品尺寸 |
≦150mm |
≦200mm |
≦300mm |
≦0550mm |
|
真空吸盤轉速 |
0-300rpm/min |
0-300rpm/min |
0-300rpm/min |
0-300rpm/min |
|
吸盤電機功率 |
2.2KW380V3相 |
2.2KW 380V3相 |
2.2KW380V 3相 |
2.2KW380V3相 |
|
光柵控製係統 |
分辨率0.0005mm |
分辨率0.0005mm |
分辨率0.0005mm |
分辨率0.0005mm |
|
磨輪轉速 |
0-3000rpm/min |
0-3000rpm/min |
0-3000rpm/min |
0-3000rpm/min |
|
磨輪馬達功率 |
5.5kw |
5.5kw |
5.5kw |
5.5kw |
|
產品減薄後TTV |
≦2um (6寸產品為例) |
≦2um(8寸產品為例) |
≦3um(12寸產品為例) |
≦3um(12寸產品為例) |
|
產品減薄後粗糙度 |
Ra0.002-0.8可調 |
Ra0.002-0.8可調 |
Ra0.002-0.8可調 |
Ra0.002-0.8可調 |
|
最小減薄厚度 |
≥60um |
≥80um |
≥100um |
≥100um |
|
磨輪重複定位精度 |
1um |
1um |
1um |
1um |
|
磨輪最小設定步距 |
0.1um/s |
0.1um/s |
0.1um/s |
0.1um/s |
|
水箱尺寸 |
780x480x550mm |
780x480x550mm |
780x480x550mm |
780x480x550mm |
|
設備尺寸 |
1200x1250x2050mm |
1200x1250x2050mm |
1200x1250x2050mm |
1300x1350x2150mm |
|
重量 |
1700KG |
1700KG |
1850KG |
1850KG |
